目前铸铁中重要存在的气体元素为氧、氮、氢，这三衷禅体元素在铁液中的存在状态以及含量对铸铁质量和机能有着沉要的影响[1]。氧对铸铁组织和机能的影响，重要体此刻铸铁的凝固过程中，氧与铁液中多种元素结合形成氧化物，一部门组成石墨形核质点，另一部门形成氧化同化物。过高的氧会促使铁液的氧化，降低铁液流动性，还会产生铸造缺点。同时生长球化过程中氧还会亏损额表的生长球化剂，造成生长球化不良[2]。氮对铸铁组织和机能的影响，重要体此刻氮可能抑造石墨片的成长，使石墨片长度变短、端部钝化，弯曲度增大，长宽比减幼[3]，适量的氮在铸铁中还起到微合金化的作用，固溶强化基体组织，提高资料机能，过高的氮会产生氮气孔[4]。氢对铸铁组织和机能没有好的影响，据钻研批注在碳当量为4.2%左右的铸铁中，1 200 ℃时氢的溶化度为7.5×10-6。过高的氢在凝固过程中析出，使铸件形成氢针孔等。
综上，为出产出机能不变且质量较高的铸铁件，检测铸铁中氧、氮、氢三衷禅体元素的含量，并探淘熹元素含量对铸铁件组织和机能的影响，对铸铁出产拥有沉要的现实意思。
1 试验资料造备与步骤
本试验选取中频感应炉进行铁液熔炼，造备出分歧型号的灰铸铁和球墨铸铁，用来测定和分析灰铸铁及球墨铸铁中氧和氮元素的含量。炉猜中废钢的参与量为50%~65%，回炉料20%~35%，生铁0~20%，造备灰铸铁和球墨铸铁时辰别选取半石墨化增碳剂和石墨化增碳剂进行增碳处置，参与量为1.0%~2.0%，同时参与0.6%~1.0%碳化硅增硅。铁液温度升至1 450 ℃左右时，取样进行成分分析，***终铁液在1 480~1 520 ℃出炉。
试样的造备与分析。现场取样：选取Φ5 mm真空玻璃管取样，将真空玻璃管插入铁液中，瞬间抽吸成铁棒立即放入水中，冷却后装到干净塑料袋内，取出的试棒致密且不能有气孔；槭以煅豪么蚰サ牟街枞コ匝肀淼难趸，并在打磨过程中不休浸入乙醇内冷却，以预防试样过热，磨完后放入乙醇内保留。选取吹风机吹干表表的乙醇，再用金刚锉对表表进行细加工，使试样表表光滑且无粗糙纹路，***后加工成适合分析用量的试样（0.5 g左右）进行分析。
分析时，用镊子将试样放入钢研纳克ON-3000分析仪中进行分析。了局数据均为5个试样的均匀值。
2 灰铸铁及球墨铸铁中的氧、氮含量的测定
灰铸铁生长出炉后温度降至1 350 ℃左右进行玻璃管取样，丈量氧、氮含量，分析了局如表1所示。在试样HT250和HT300中，其内部的含氧量通常远低于含氮量。和试样HT250相比力，HT300的含氧量和含氮量的均值都更高。
表1 灰铸铁中氧和氮的含量
球墨铸铁球化处置后温度降至1 350 ℃左右进行玻璃管取样，丈量氧、氮含量，分析了局如表2所示。对于分歧型号的球墨铸铁，其内部的含氧量均远低于含氮量，并且含氧量的均值相差不大，而含氮量的均值相差很大，QT600-3和QT500-5的含氮量的均值***大，都为57×10-6，QT400-18的含氮量均值***幼，为40×10-6。
表2 球墨铸铁中氧和氮的含量
3 氧含量对合成灰铸铁质量的影响
氧是一种活跃性很强的元素，在铸铁中它能与多种元素结合形成氧化物。对于灰铸铁，出格是合成灰铸铁必须做好生利益置，而生利益置前的原铁液中会有肯定的氧和硫，实际批注，铁液中硫的含量不宜低于0.06%，***好维持在0.06%~0.09%之间[6-7]，而氧含量的相宜值为几多目前并不明确，因而本文将通过试验来探索合成灰铸铁的铁液中氧含量的合适值。
通过在合成灰铸铁中增长Fe2O3，来探索Fe2O3分歧的参与量及参与前提对合成灰铸铁含氧量及其机能的影响。在几种成分相近的合成灰铸铁铁液平别离参与0.02%、0.04%、0.06%、0.08%的Fe2O3，并检测铸铁试样中的氧含量及试样的机能，试验均为出炉生长温度降至1 480 ℃左右取样，试验了局如表3所示。了局数据均为5个试样的均匀值。

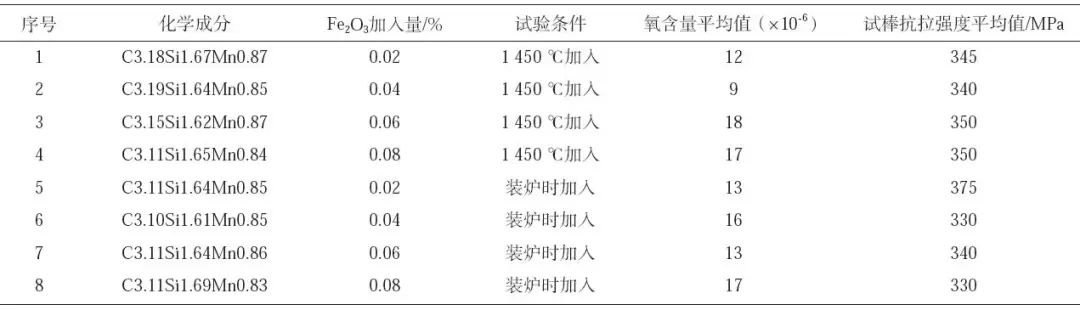

表3 Fe2O3的参与量及参与前提对
灰铸铁含氧量及机能的影响
由表3可知，在1 450 ℃时和在装炉时参与分歧比例的Fe2O3，其氧含量在（12~18）×10-6之间变动，均匀值为13.75×10-6，机能在330~375 MPa改观，无显著法规 ？杉，报答的用Fe2O3增长氧含量成效并不显著，氧含量与抗拉强度的大幼不成比例关系。但试验成分为HT300材质，强度都达到了330 MPa以上，均匀值347 MPa，注明铁液中氧的含量在（10~20）×10-6为宜。原因是当铁液中的氧含量过低到10×10-6以下时，可作为石墨表来主题的氧化物和硫氧复合化合物较少，铁液对生利益置的响应能力不够，灰铸铁组织中就会出现较多的过冷石墨（D、E型石墨）。当氧含量过高时，将会亏损额表的合金元素，从而导致试样的机能降低。
4 氮含量对HT250组织和机能的影响
有关氮对铸铁组织和机能的影响的论说较多，对氮的意识和利用也较全方面深刻。本文通过在HT250中增长氮化锰合金，以提高铁液中的氮含量，探索氮含量的变动对灰铸铁组织和机能的影响。试验炉料配比通常碳素废钢60%、同质回炉料30%、生铁10%。铁液熔至1 450 ℃时参与氮化锰铁。增长量顺次为0、0.1%、0.2%和0.3%，试验了局如表4所示。了局数据均为5个试样的均匀值。

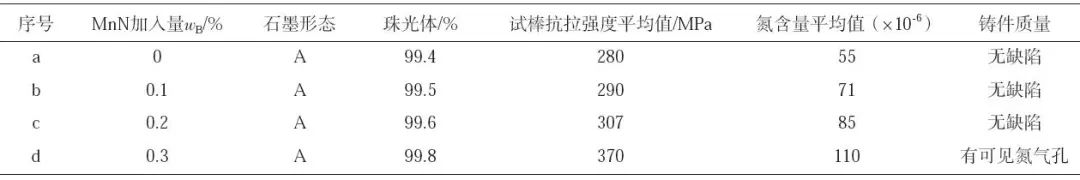

表4 MnN的增长量对铸铁组织和机能的影响
由表4可知，随着MnN增长量的增多，灰铸铁中氮含量呈逐步增长的趋向，珠光体的含量逐步增长，试样的抗拉强度逐步增大，且铸铁中石墨状态均为***。另表当MnN的增长量为0.3%时，灰铸铁中氮含量为110×10-6，试样的抗拉强度能够达到370 MPa，但是在铸件中出现了可见的氮气孔（如图1中A、B、C处）。
图1 氮气孔缺点图片
含氮灰铸铁试样的石墨描摹如图2所示。随着灰铸铁中氮含量的增长，石墨逐步变短、粗，石墨片的端部钝化。当MnN参与量为0.2%，氮含量在85×10-6时出现了一些紧实石墨，片状石墨变粗变短并有弯曲景象。当MnN参与量为0.3%时，石墨组织中出现类似蠕虫状石墨。重要原因是吸附于石墨表表的原子层厚度的氮故障了金属液中碳原子向石墨中扩散，故障了片状石墨的增长，固溶于石墨中的氮重要通过增长石墨内部结构的不齐全性，使石墨晶体点阵产生畸变，造成片状石墨弯曲。
图2 含氮灰铸铁试样的石墨描摹

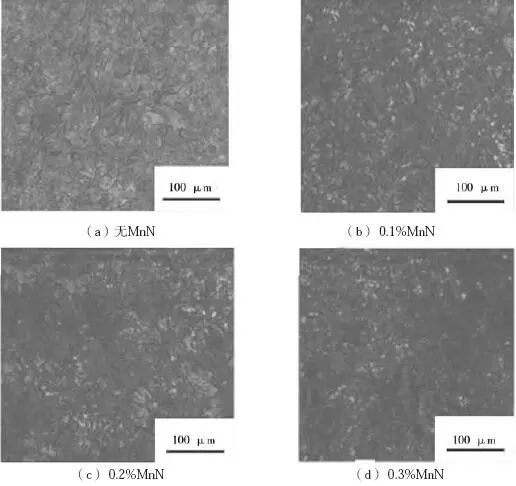

含氮灰铸铁试样的基体组织如图3所示。随着灰铸铁中氮含量的增长，使得基体组织中珠光体含量增多，珠光体层片间距减幼。氮可固溶于铁中形成间隙固溶体，固溶强化和不变奥氏体作用显著，氮使初生一次奥氏体轴变短，二次臂间距减幼，使共晶团细化，能使共析转变过冷度增长，不变并细化珠光体组织，起到了合金化的作用，故灰铸铁中氮的含量节造在（50~100）×10-6为宜。
5 QT450中氢气孔的形成与节造
氢在铸铁中存在的状态，能够少量溶于液态或固态铸铁中，也能够在铸铁凝固过程中以单质气体析出，造成铸件中的气孔缺点[9]。铁液凝固过程中，产生氢气气泡难于上浮，也难于向内迁徙，***后停顿在铸件表皮层下时，有可能使铸件产生气孔缺点[10]。氢气孔缺点通常呈此刻铸件上表表，状态较圆整，铸铁中氢的起源好多，重要来自炉料、炉衬、包衬和铸型涂料及金属炉料表表的锈蚀，油污是导致铁液中氢含量高的重要原因，另表包衬的干燥清洁也是导致铸件氢气孔的关键成分。
如图4所示，选取QT450材质加工箱盖过程中出现了批量气孔缺点，经检测气孔为氢针孔缺点。重要原因是首包铁液浇注时包衬未彻底烘干，铁液中合金元素铝与水汽产生反映产生氢气，在铁液凝固过程中形成氢气析出，从而在铸件内产生氢气孔缺点，其反映式为：
2Al+3H2O→Al2+3H2↑
图4 QT450箱盖及氢气孔缺点
铝元素可能提高形成氢气孔的风险， 所以在出产中该把稳节造铝的含量， 对球墨铸铁而言，Al≤0.02%，对灰铸铁而言，Al≤0.01%。因而，合理节造铸铁中某些金属元素（如铝、铅、锌等）的含量，能有效节造铸铁中氢气孔的形成。
6 实现语
（1）铸铁中适量的氧含量可能与铁液中多种元素形成氧化物，组成石墨表来主题提高铁液的生利益置响应能力，过量的氧可能促使铁液氧化，降低铁液流动性，还会产生铸造缺点；抑械难鹾吭冢10~20）×10-6为宜。
（2）铸铁中适量的氮含量可能强化基体组织，起到微合金化作用，提高材质机能。氮的含量***好节造在（50~100）×10-6，如超过100×10-6时，极易导致铸件内氮气孔缺点的形成。
（3）铸铁中的氢含量应尽量节造在***低值，关键在于所用炉猜中微量元素（铝、铅、锌）的含量要低
0373-7762500，7762718
微信公家号
720° VR全景
豫公网安备 41072602000206号
